TXP屏蔽補償導線

TXP屏蔽補償導線適用于分度號為S、R、K、E、T、J、N型各種熱電偶與溫度顯示儀表之間的電氣連接，以提高測溫精度。補償導線分為延長性與補償型。

補償導線按熱電特性的允差不同分為jing.mi級(符號S)和普通級(符號無)。

補償導線產品使用特性：補償導線可以在-60～260℃環境下工作，是十分理想的自動化單元。已被廣泛用于石油、化工、冶金、電力等部門的自動化測溫儀表的單點或者多點連接。

產品標準: TXP屏蔽補償導線：GB/T4989-94：

使用特性: 使用溫度：耐熱級：-65~ 200℃及-65~ 260℃兩種；

普通級：-40~ 70℃及-40~ 105℃兩種；

彎曲半徑：補償導線：不小于導線外8倍；

產品標準: 熱電偶補償導線：GB/T4989-94

熱電偶補償電纜：Q/ 3 20831SQL07-96 使用特性: 使用溫度：耐熱級：-65~ 200℃及-65~ 260℃兩種；

普通級：-40~ 70℃及-40~ 105℃兩種；

彎曲半徑：補償導線：不小于導線外8倍；

補償電纜：有鎧裝時不小于電纜外徑的12倍，無鎧裝時不小于電纜外徑6倍

TXP屏蔽補償導線

1：T型熱電偶補償導線

TX-GA-VV:聚氯乙烯絕緣聚氯乙烯護套精密級T分度號熱電偶補償導線
TX-GA-VVR:聚氯乙烯絕緣聚氯乙烯護套精密級T分度號熱電偶補償軟導線
TX-GA-VVP:聚氯乙烯絕緣聚氯乙烯護套銅絲編織屏蔽精密級T分度號熱電偶補償導線
TX-GA-VVRP:聚氯乙烯絕緣聚氯乙烯護套銅絲編織屏蔽精密級T分度號熱電偶補償軟導線
TX-HA-FF:氟塑料絕緣和護套精密級T分度號熱電偶補償導線
TX-HA-FFR:氟塑料絕緣和護套精密級T分度號熱電偶補償軟導線
TX-HA-FFP:氟塑料絕緣和護套銅絲編織屏蔽精密級T分度號熱電偶補償導線
TX-HA-FFRP:氟塑料絕緣和護套銅絲編織屏蔽精密級T分度號熱電偶補償軟導線
TX-HA-FG:氟塑料絕緣硅橡膠護套精密級T分度號熱電偶補償導線
TX-HA-FGR:氟塑料絕緣硅橡膠護套精密級T分度號熱電偶補償軟導線
TX-HA-FGP:氟塑料絕緣硅橡膠護套銅絲編織屏蔽精密級T分度號熱電偶補償導線
TX-HA-FGRP:氟塑料絕緣硅橡膠護套銅絲編織屏蔽精密級T分度號熱電偶補償軟導線
TX-HA-FV:氟塑料絕緣聚氯乙烯護套精密級T分度號熱電偶補償導線
TX-HA-FVR:氟塑料絕緣聚氯乙烯護套精密級T分度號熱電偶補償軟導線
TX-HA-FVP:氟塑料絕緣聚氯乙烯護套銅絲編織屏蔽精密級T分度號熱電偶補償導線
TX-HA-FVRP:氟塑料絕緣聚氯乙烯護套銅絲編織屏蔽精密級T分度號熱電偶補償軟導線
TX-GA-YJV:交聯聚乙烯絕緣聚氯乙烯護套精密級T分度號熱電偶補償導線
TX-GA-YJVR:交聯聚乙烯絕緣聚氯乙烯護套精密級T分度號熱電偶補償軟導線
TX-GA-YJVP:交聯聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽精密級T分度號熱電偶補償導線
TX-GA-YJVRP:低煙無鹵絕緣和護套銅絲編織屏蔽精密級T分度號熱電偶補償軟導線
TX-GA-YDYD:低煙無鹵絕緣和護套精密級T分度號熱電偶補償導線
TX-GA- YDYD R低煙無鹵絕緣和護套精密級T分度號熱電偶補償軟導線
TX-GA- YDYD P低煙無鹵絕緣和護套銅絲編織屏蔽精密級T分度號熱電偶補償導線
TX-GA- YDYD RP低煙無鹵絕緣和護套銅絲編織屏蔽精密級T分度號熱電偶補償軟導線
注：上述型號僅列出KX，其他如SC、KC、EX、BC、TX、JX只需改變型號**項即可，
阻燃型補償導線型號前加ZR，ZR192為進口PFA材料，
屏蔽可采用鍍錫銅絲屏蔽。


2：本安型熱電偶用補償導線

IA-TX-GA-YVP聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽精密級T分度號本安熱電偶補償導線
IA-TX-GA-YVRP聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽精密級T分度號本安熱電偶補償軟導線
IA-TX-HA-FFP氟塑料絕緣和護套銅絲編織屏蔽精密級T分度號本安熱電偶補償導線
IA-TX-HA-FFRP氟塑料絕緣和護套銅絲編織屏蔽精密級T分度號本安熱電偶補償軟導線
IA-TX-HA-FGP氟塑料絕緣硅橡膠護套銅絲編織屏蔽精密級T分度號本安熱電偶補償導線
IA-TX-HA-FGRP氟塑料絕緣硅橡膠護套銅絲編織屏蔽精密級T分度號本安熱電偶補償軟導線
注：上述型號僅列出KX，其他如SC、KC、EX、NC、TX、JX只需改變型號**項即可，
阻燃型在型號前加ZR，ZR192為進口PFA材料，
屏蔽可采用鍍錫銅絲屏蔽。


3： TXP屏蔽補償導線

TX-GA-VVP聚氯乙烯絕緣和護套銅絲編織總屏蔽精密級T分度號熱電偶用補償電纜
TX-GA-VVRP聚氯乙烯絕緣和護套銅絲編織總屏蔽精密級T分度號熱電偶用補償軟電纜
TX-GA-VPVP聚氯乙烯絕緣和護套銅絲編織分屏加總屏蔽精密級T分度號熱電偶用補償電纜
TX-GA-VPVRP聚氯乙烯絕緣和護套銅絲編織分屏加總屏蔽精密級T分度號熱電偶用補償軟電纜
TX-GA-YJVP交聯聚乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級T分度號熱電偶用補償電纜
TX-GA-YJVRP交聯聚乙烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級T分度號熱電偶用補償軟電纜
TX-GA-YJPVP交聯聚乙烯絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級T分度號熱電偶用補償電纜
TX-GAYJPVRP交聯聚乙烯絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級T分度號熱電偶用補償軟電纜


TX-HA-FFP氟塑料烯絕緣和護套銅絲編織總屏蔽精密級T分度號熱電偶用補償電纜
TX-HA-FFRP氟塑料烯絕緣和護套銅絲編織總屏蔽精密級T分度號熱電偶用補償軟電纜
TX-HA-FPFP氟塑料絕緣和護套銅絲編織分屏加總屏蔽精密級T分度號熱電偶用補償電纜
TX-HA-FPFRP氟塑料絕緣和護套銅絲編織分屏加總屏蔽精密級T分度號熱電偶用補償軟電纜
TX-HA-FVP氟塑料烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級T分度號熱電偶用補償電纜
TX-HA-FVRP氟塑料烯絕緣聚氯乙烯護套銅絲編織總屏蔽精密級T分度號熱電偶用補償軟電纜
TX-HA-FPVP氟塑料絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級T分度號熱電偶用補償電纜
TX-HA-FPVRP氟塑料絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級T分度號熱電偶用補償軟電纜
TX-HA-FGP氟塑料烯絕緣硅橡膠護套銅絲編織總屏蔽精密級T分度號熱電偶用補償電纜
TX-HA-FGRP氟塑料烯絕緣硅橡膠護套銅絲編織總屏蔽精密級T分度號熱電偶用補償軟電纜
TX-HA-FPGP氟塑料絕緣硅橡膠護套銅絲編織分屏加總屏蔽精密級T分度號熱電偶用補償電纜
TX-HA-FPGRP氟塑料絕緣硅橡膠護套銅絲編織分屏加總屏蔽精密級T分度號熱電偶用補償軟電纜


注：1以上基本型號僅列出銅絲或鍍錫絲屏蔽方式，其他屏蔽類型型號只需改變屏蔽代號即可，如:P  銅絲編織屏蔽   P1 鍍錫銅絲編織屏蔽   P2 銅帶繞包屏蔽 P3鋁箔繞包屏蔽

2 阻燃型在型號前加ZR，鋼帶鎧裝電纜型號后加22，鋼絲鎧裝電纜型號后加32 ZR192為進口PFA材料，耐溫260℃


4：本安型補償電纜
IA-TX-GA-FPVP氟塑料絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級T分度號本安型熱電偶用補償電纜
IA-TX-GA-FPVRP氟塑料絕緣聚氯乙烯護套銅絲編織分屏加總屏蔽精密級T分度號本安型熱電偶用補償軟電纜
IA-TX-HA-FPFP氟塑料絕緣和護套銅絲編織分屏加總屏蔽精密級T分度號本安型熱電偶用補償電纜
IA-TX-HA-FPFRP氟塑料絕緣和護套銅絲編織分屏加總屏蔽精密級T分度號本安型熱電偶用補償軟電纜
IA-TX-HA-FPGP氟塑料絕緣硅橡膠護套銅絲編織分屏加總屏蔽精密級T分度號本安型熱電偶用補償電纜
IA-TX-HA-FPGRP氟塑料絕緣硅橡膠護套銅絲編織分屏加總屏蔽精密級T分度號本安型熱電偶用補償軟電纜

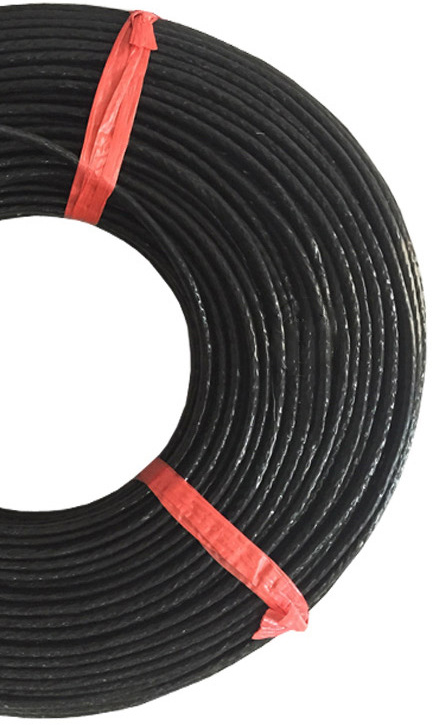

T型熱電偶補償導線TX-GA-VVP
