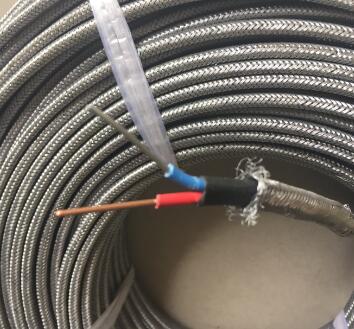

耐高溫補償導線KC-HF4P-2*2.5用于電力、冶金、石油、化工、發電、輕紡等工業以及國防、科研等部門自動化測溫儀表的單點或多點連接線。
耐高溫補償導線KC-HF4P-2*2.5技術指標
(1) 型號、合金材料和絕緣顏色：
|
型 號 |
熱電偶分度號 |
配用熱電偶 |
補償導線合金絲 |
絕緣層顏色 |
||
|
正級 |
負極 |
正級 |
負極 |
|||
|
BC |
B |
鉑銠30-鉑銠6 |
BPC(銅) |
BNC(銅) |
紅 |
灰 |
|
SC |
S |
鉑銠10-鉑 |
SPC(銅) |
SNC(銅鎳0.6) |
紅 |
綠 |
|
RC |
R |
鉑銠13-鉑 |
RPC(銅) |
RNC(銅鎳0.6) |
紅 |
綠 |
|
KCA |
K |
鎳鉻－鎳硅 |
KPCA(鐵) |
KNCA(銅鎳22) |
紅 |
蘭 |
|
KCB |
KPCB(銅) |
KNCB(銅鎳40) |
紅 |
蘭 |
||
|
KX |
KPX(鎳鉻10) |
KNX(鎳硅3) |
紅 |
黑 |
||
|
NC |
N |
鎳鉻硅－鎳硅 |
NPC(鐵) |
NNC(銅鎳18) |
紅 |
灰 |
|
NX |
NPX(鎳鉻14硅) |
NNX(鎳硅4) |
紅 |
灰 |
||
|
EX |
E |
鎳鉻－銅鎳 |
EPX(鎳鉻10) |
ENX(鎳硅45) |
紅 |
棕 |
|
JX |
J |
鐵－銅鎳 |
JPX(鐵) |
JNX(銅鎳45) |
紅 |
紫 |
|
TX |
T |
銅－銅鎳 |
TPX(銅) |
TNX(銅鎳45) |
紅 |
白 |
注：型號*個字母與熱電偶分度號相對應，第二個字母中的：“C”表示補償型補償導線，字母“X”表示延長型補償導線。 耐高溫補償導線
(2)使用分類及護套顏色：
|
使用分類 |
精密等級標志 |
護套顏色 |
|||
|
普通級 |
精密級 |
普通級 |
精密級 |
||
|
一般用 |
G |
／ |
Ｓ |
黑色 |
灰色 |
|
耐熱用 |
H |
／ |
Ｓ |
黑色 |
黃色 |
