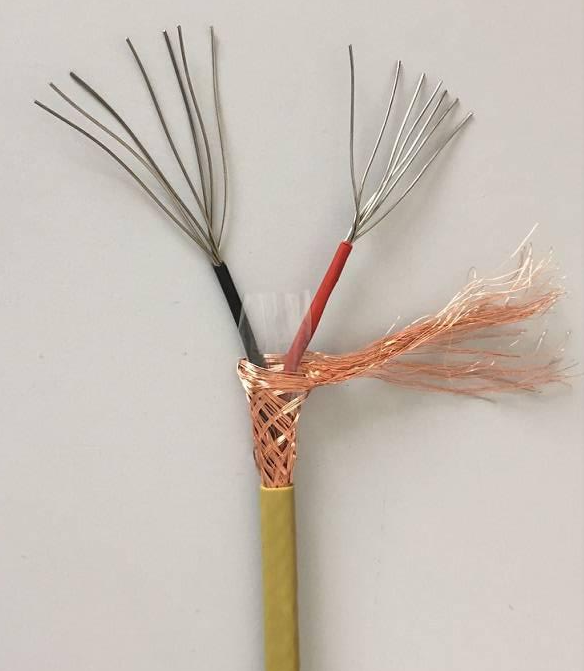

氟塑料絕緣護套補償導線
一、執行標準
氟塑料絕緣護套補償導線執行GB/T4989（等效采用國際標準IEC 60584-3）
二、氟塑料絕緣護套補償導線用途
氟塑料絕緣護套補償導線是在一定的溫度范圍內與所匹配的熱電偶的熱電動勢值相同的一對或多對帶有絕緣層的導線或電纜，用他們連接熱電偶與測量裝置，以補償它們與熱電偶連接處的溫度變化所產生的誤差，補償導線與補償電纜分為延長型與補償型兩種。
三、氟塑料絕緣補償導線使用特性
1、最高工作溫度：不超過200℃。
2、最低環境溫度：氟塑料護套和硅橡膠護套電纜為-60℃；聚氯乙烯護套電纜為-15℃。
3、電纜安裝敷設溫度應不低于：氟塑料護套和硅橡膠護套電纜為-20℃；聚氯乙烯護套電纜為0℃。
4、電纜允許彎曲半徑：最小為電纜外徑的12倍。
四、代號名稱和含義
表1 代號名稱和含義
型 號 | 代號 | 說明 |
特性 | ZR NH | 阻燃：分A、B、C級 耐火：分A、B級 |
系列代號 | SC RC NC NX KC KX EX JX TX BC 鎢錸WC3/25 鎢錸WC5/26 | 配用S分度號熱電偶補償型補償電纜 配用R分度號熱電偶補償型補償電纜 配用N分度號熱電偶補償型補償電纜 配用N分度號熱電偶延長型補償電纜 配用K分度號熱電偶補償型補償電纜 配用K分度號熱電偶延長型補償電纜 配用E分度號熱電偶延長型補償電纜 配用J分度號熱電偶延長型補償電纜 配用T分度號熱電偶延長型補償電纜 配用B分度號熱電偶補償型補償電纜 配用WRe3-WRe25分度號熱電偶補償型補償電纜 配用WRe5-WRe26分度號熱電偶補償型補償電纜 |
型號 | 名 稱 |
KX-HSFV | 氟塑料絕緣聚氯乙烯護套精密級單股導體K分度號熱電偶用補償導線 |
KX-HSFPV | 氟塑料絕緣聚氯乙烯護套銅絲編織分屏蔽精密級單股導體K分度號熱電偶用補償導線 |
KX-HSFVP | 氟塑料絕緣聚氯乙烯護套銅絲編織總屏蔽精密級單股導體K分度號熱電偶用補償導線 |
KX-HSFPVP | 氟塑料絕緣聚氯乙烯護套銅絲編織分屏蔽和總屏蔽精密級單股導體K分度號熱電偶用補償導線 |
KX-HSFP2V | 氟塑料絕緣聚氯乙烯護套銅帶（或銅塑復合帶）繞包分屏蔽精密級單股導體K分度號熱電偶用補償導線 |
KX-HSFVP2 | 氟塑料絕緣聚氯乙烯護套銅帶（或銅塑復合帶）繞包總屏蔽精密級單股導體K分度號熱電偶用補償導線 |
KX-HSFP2VP2 | 氟塑料絕緣聚氯乙烯護套銅帶（或銅塑復合帶）繞包分屏蔽和總屏蔽精密級單股導體K分度號熱電偶用補償導線 |
KX-HSFP3V | 氟塑料絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽精密級單股導體K分度號熱電偶用補償導線 |
KX-HSFVP3 | 氟塑料絕緣聚氯乙烯護套鋁塑復合帶繞包總屏蔽精密級單股導體K分度號熱電偶用補償導線 |
KX-HSFP3VP3 | 氟塑料絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽和總屏蔽精密級單股導體K分度號熱電偶用補償導線 |
KX-HSFV22 | 氟塑料絕緣聚氯乙烯護套鋼帶鎧裝精密級單股導體K分度號熱電偶用補償導線 |
KX-HSFPV22 | 氟塑料絕緣聚氯乙烯護套銅絲編織分屏蔽鋼帶鎧裝精密級單股導體K分度號熱電偶用補償導線 |
KX-HSFVP22 | 氟塑料絕緣聚氯乙烯護套銅絲編織總屏蔽鋼帶鎧裝精密級單股導體K分度號熱電偶用補償導線 |
KX-HSFPVP22 | 氟塑料絕緣聚氯乙烯護套銅絲編織分屏蔽和總屏蔽鋼帶鎧裝精密級單股導體K分度號熱電偶用補償導線 |
KX-HSFP2V22 | 氟塑料絕緣聚氯乙烯護套銅帶（或銅塑復合帶）繞包分屏蔽鋼帶鎧裝精密級單股導體K分度號熱電偶用補償導線 |
KX-HSFVP2-22 | 氟塑料絕緣聚氯乙烯護套銅帶（或銅塑復合帶）繞包總屏蔽鋼帶鎧裝精密級單股導體K分度號熱電偶用補償導線 |
KX-HSFP2VP2-22 | 氟塑料絕緣聚氯乙烯護套銅帶（或銅塑復合帶）繞包分屏蔽和總屏蔽鋼帶鎧裝精密級單股導體K分度號熱電偶用補償導線 |
KX-HSFP3V22 | 氟塑料絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽鋼帶鎧裝精密級單股導體K分度號熱電偶用補償導線 |
KX-HSFVP3-22 | 氟塑料絕緣聚氯乙烯護套鋁塑復合帶繞包總屏蔽鋼帶鎧裝精密級單股導體K分度號熱電偶用補償導線 |
KX-HSFP3VP3-22 | 氟塑料絕緣聚氯乙烯護套鋁塑復合帶繞包分屏蔽和總屏蔽鋼帶鎧裝精密級單股導體K分度號熱電偶用補償導線 |
KX-HSFV32 | 氟塑料絕緣聚氯乙烯護套鋼絲纏繞鎧裝精密級單股導體K分度號熱電偶用補償導線 |
導體 | （A） R | 實心導體（省略） 絞合導體 |
絕緣材料 | F | 氟塑料 |
護套材料 | F G V VF | 氟塑料 硅橡膠 聚氯乙烯、阻燃聚氯乙烯 丁腈復合物 |
分屏蔽和總屏蔽材料 | P P1 P2 P3 | 銅絲編織屏蔽 鍍錫銅絲編織屏蔽 銅帶（或銅塑復合帶）繞包屏蔽 鋁塑復合帶繞包屏蔽 |
外護層 （鎧裝及護套） | 22 32 92 LS LS02 | 鋼帶鎧裝聚氯乙烯護套 鋼絲纏繞鎧裝聚氯乙烯護套 鋼絲編織鎧裝聚氯乙烯護套 聯鎖鎧裝 聯鎖鎧裝聚氯乙烯護套 |
