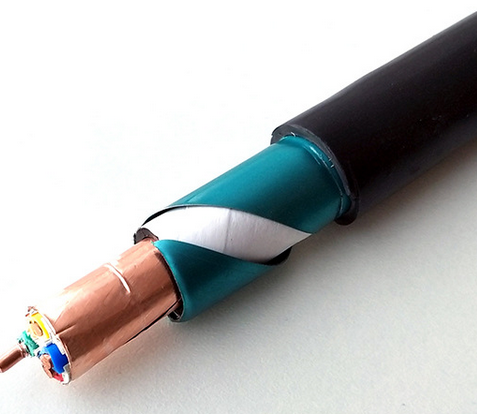

KYDYDP2 KYDYDRP2低煙無鹵屏蔽電纜
一：KYDYDP2 KYDYDRP2低煙無鹵屏蔽電纜特點及用途
KYDYDP2 KYDYDRP2低煙無鹵屏蔽電纜適用于交流額定電壓450/750V及以下自動控制或監測系統、電器儀表連接等場合用傳輸線。
低煙無鹵聚烯烴具有燃燒時發煙量小，無鹵酸氣體釋放，屬于環保型電纜，適用于對消防具有特殊要求的場合。
二：KYDYDP2 KYDYDRP2低煙無鹵屏蔽電纜產品執行標準 ：GB9330-88
阻燃性能試驗執行GB12666-90標準
三：KYDYDP2 KYDYDRP2低煙無鹵屏蔽電纜使用特性
1．交流額定電壓：U0/U 450/750KV
2．高工作溫度：聚氯乙烯(聚乙烯)J緣不超過
交聯聚乙烯J緣
低煙無鹵阻燃聚烯烴
低煙無鹵阻燃交聯聚烯烴
3．低環境溫度：聚氯乙烯護套：固定敷設
4．電纜安裝敷設溫度應不低于
5．電纜允許彎曲半徑：非鎧裝電纜小為電纜外徑的6倍
銅帶屏蔽或鋼帶鎧裝電纜小為電纜外徑的12倍
四：KYDYDP2 KYDYDRP2低煙無鹵屏蔽電纜基本型號及M稱
1．低煙無鹵阻燃聚烯烴J緣和護套控制電纜
|
KYDYD |
銅芯低煙無鹵阻燃聚烯烴J緣和護套控制電纜 |
|
KYDYDR |
銅芯低煙無鹵阻燃聚烯烴J緣和護套控制軟電纜 |
|
KYDYDP |
銅芯低煙無鹵阻燃聚烯烴J緣和護套銅絲編織屏蔽控制電纜 |
|
KYDYDRP |
銅芯低煙無鹵阻燃聚烯烴J緣和護套銅絲編織屏蔽控制軟電纜 |
|
KYDYDP2 |
銅芯低煙無鹵阻燃聚烯烴J緣和護套銅帶屏蔽控制電纜 |
|
KYDYDRP2 |
銅芯低煙無鹵阻燃聚烯烴J緣和護套銅帶屏蔽控制軟電纜 |
|
KYDYD-22 |
銅芯低煙無鹵阻燃聚烯烴J緣和護套鋼帶鎧裝控制電纜 |
|
KYDYDP22 |
銅芯低煙無鹵阻燃聚烯烴J緣和護套銅絲編織屏蔽鋼帶鎧裝控制電纜 |
|
KYDYDP2-22 |
銅芯低煙無鹵阻燃聚烯烴J緣和護套銅帶屏蔽鋼帶鎧裝控制電纜 |
|
注：基本型號中J緣和護套還有YDJ低煙無鹵阻燃交聯聚烯烴 |
|
備注：需要阻燃護套型號前加ZR，導體線芯中銅絲可以采用鍍錫。
五：KYDYDP KYDYDRP低煙無鹵屏蔽電纜主要技術指標
1．成品電纜導體直流電阻(Ω/km
2．J緣電阻及J緣標稱厚度符合下表規定：公司網址：http://xtdlc.com.
|
標稱截面(mm2) |
J緣標稱厚度 |
J緣電阻(MΩ/KM) |
|
|
|
|
|
|
|
0.5 |
0.6 |
13 |
0.013 |
|
0.75 |
0.6 |
12 |
0.12 |
|
1.0 |
0.6 |
11 |
0.011 |
|
1.5 |
0.7 |
11 |
0.011 |
|
2.5 |
0.8 |
10 |
0.010 |
|
4 |
0.8 |
8.5 |
0.0085 |
|
6 |
0.8 |
7 |
0.0070 |
|
10 |
1.0 |
6.5 |
0.0065 |
3．成品電纜經受交流50HZ3.0KV/5min電壓試驗不擊穿。
六：KYDYDP2 KYDYDRP2低煙無鹵屏蔽電纜代號M稱和含義
表2
|
項目 |
代號 |
說明 |
|
阻燃特性 |
ZR |
分A、B、C阻燃 |
|
系列代號 |
K |
控制電纜 |
|
J緣材料 |
V |
聚氯乙烯、阻燃聚氯乙烯 |
|
Y |
聚乙烯 |
|
|
YD |
低煙無鹵聚烯烴(YDJ低煙無鹵交聯聚烯烴) |
|
|
YJ |
交聯聚乙烯 |
|
|
護套材料 |
V |
聚氯乙烯、阻燃聚氯乙烯 |
|
YD |
低煙無鹵聚烯烴 |
|
|
屏蔽材料 |
P |
銅絲編織屏蔽 |
|
P1 |
鍍錫銅絲屏蔽 |
|
|
P2 |
銅帶繞包屏蔽 |
|
|
P3 |
鋁塑繞包屏蔽 |
|
|
鎧裝材料 |
22 |
鋼帶鎧裝聚氯乙烯護套 |
|
23 |
鋼帶鎧裝聚乙烯護套 |
|
|
32 |
鋼絲鎧裝聚氯乙烯護套 |
|
|
33 |
鋼絲鎧裝聚乙烯護套 |
|
|
導體結構 |
A |
單股導體 |
|
B |
7股絞合導體 |
|
|
R |
多股絞合導體 |
|
