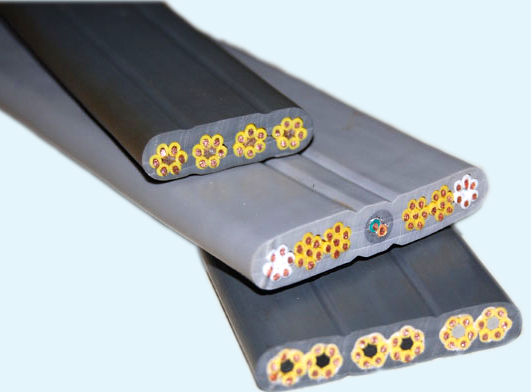

一：YVFB YVFPP耐寒扁平電纜特點及用途：YVFB YVFPP耐寒扁平電纜具有耐寒、柔軟、耐磨、防油等特性，適用于交流額定電壓0.6/1KV及以下具有耐寒、防油等特殊要求的行車、臺車、傳輸機械等移動電器用動力傳輸線及控制、照明、通訊線路，本產品已廣泛應用于冶金、電力、船舶、港口等行業。
分相屏蔽丁腈扁平電纜適用于作變頻器供電電纜。
二：產品執行標準:執行企業標準，阻燃性能試驗執行GB12666.5-90規定
三：使用特性
1. 交流額定電壓：U0/U 0.6/1KV
高工作溫度： 105℃
低環境溫度：固定敷設-40℃
2. 電纜安裝敷設溫度應不低于-25℃。
四：YVFB YVFPP耐寒扁平電纜型號及M稱
表1
|
型號 |
產品M稱 |
|
YVFB |
丁腈J緣和護套移動用扁平軟電纜 |
|
YVFPP |
丁腈J緣和護套銅編織屏蔽移動用扁平軟電纜 |
備注：阻燃型扁電纜型號前加ZR，導體線芯中銅絲可以采用鍍錫。
五：YVFB YVFPP耐寒扁平電纜代號M稱和含義
表2
|
代號 |
代號含義 |
|
Y |
移動用系列 |
|
VF |
丁腈J緣和護套 |
|
P |
銅編織屏蔽 |
|
B |
扁型 |
六：主要技術指標
1.成品電纜導體（R類）直流電阻（符合GB3956規定）參照附錄A表2。
2.20℃時J緣電阻不小于50MΩ/KM。
3.成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。
七：基本電纜規格及結構參數
1.丁腈J緣和護套動力扁電纜
|
線芯*標稱截面(mm2) |
導體結構 (根數*直徑) mm |
電纜大外徑 |
|
YVFB |
||
|
2*1.5 |
48*0.20 |
11.4*7.5 |
|
2*2.5 |
51*0.25 |
14.0×9.0 |
|
2*4 |
82*0.25 |
15.8×9.5 |
|
2*6 |
123*0.25 |
18.2×10.8 |
|
2*10 |
204*0.25 |
21.5×12.5 |
|
2*16 |
323*0.25 |
24.2×13.9 |
|
2*25 |
513*0.25 |
28.5×16.2 |
|
2*35 |
722*0.25 |
31.8×18.1 |
|
2*50 |
1026*0.25 |
36.6×20.5 |
|
2*70 |
1406*0.25 |
41.6×23.3 |
|
2*95 |
486*0.50 |
47.3×26.3 |
|
2*120 |
608*0.50 |
50.8×28.1 |
|
2*150 |
760*0.50 |
56.3×31.2 |
|
3*1.5 |
48*0.20 |
15.8*7.5 |
|
3*2.5 |
51*0.25 |
18.8×9.0 |
|
3*4 |
82*0.25 |
21.6×9.5 |
|
3*6 |
123*0.25 |
25.8×11.3 |
|
3*10 |
204*0.25 |
32.1×13.2 |
|
3*16 |
323*0.25 |
34.2×14.9 |
|
3*25 |
513*0.25 |
42.3×18.2 |
|
3*35 |
722*0.25 |
46.2×19.1 |
|
3*50 |
1026*0.25 |
55.8×22.0 |
|
3*70 |
1406*0.25 |
66.8×26.8 |
|
3*95 |
486*0.50 |
70.2×28.0 |
|
3*120 |
608*0.50 |
85.5×36.0 |
|
3*150 |
760*0.50 |
95.0×35.1 |
|
4*1.5 |
48*0.20 |
20.5*7.5 |
|
4*2.5 |
945*0.50 |
25.8×9.0 |
|
4*4 |
82*0.25 |
29.4×9.5 |
|
4*6 |
123*0.25 |
34.1×11.8 |
|
4*10 |
204*0.25 |
40.4×12.9 |
|
4*16 |
323*0.25 |
45.9×15.6 |
|
4*25 |
513*0.25 |
54.1×18.1 |
|
4*35 |
722*0.25 |
58.6×20.2 |
|
4*50 |
1026*0.25 |
83.0×26.5 |
|
3×4+2.5 |
82*0.25/51*0.25 |
30.6×10.7 |
|
3×6+4 |
123*0.25/82*0.25 |
31.0×12.8 |
|
3×10+6 |
204*0.25/123*0.25 |
35.0×12.9 |
|
3×16+6 |
323*0.25/123*0.25 |
41.3×15.6 |
|
3×25+10 |
513*0.25/204*0.25 |
49.1×18.1 |
|
3×35+10 |
722*0.25/204*0.25 |
64.2×20.2 |
|
3×50+16 |
1026*0.25/323*0.25 |
80.2×23.4 |
|
3×70+25 |
1406*0.25/513*0.25 |
85.3×27.2 |
|
3×95+35 |
486*0.50/722*0.25 |
97.6×29.7 |
|
3×120+35 |
608*0.50/722*0.25 |
107.1×31.9 |
|
5*1.5 |
48*0.20 |
25.5*7.5 |
|
5*2.5 |
51*0.25 |
32.0*9.0 |
|
5*4 |
82*0.5 |
37.5*10 |
|
6*1.5 |
48*0.20 |
31*7.5 |
|
6*2.5 |
51*0.25 |
40.9*9.0 |
|
6*4 |
82*0.5 |
42.0*10 |
|
7*1.5 |
48*0.20 |
32.0*7.0 |
|
7*2.5 |
51*0.25 |
41.0*9.0 |
|
7*4 |
82*0.25 |
44.0*10.0 |
|
8*1.5 |
48*0.20 |
38.5*7.8 |
|
8*2.5 |
51*0.25 |
48.0*8.0 |
|
8*4 |
82*0.25 |
51.0*10.6 |
|
10*1.5 |
48*0.20 |
44.5*7.8 |
|
10*2.5 |
51*0.25 |
59.0*9.0 |
|
10*4 |
82*0.25 |
65.2*11.0 |
|
12*1.5 |
48*0.20 |
59.5*8.5 |
|
12*2.5 |
51*0.25 |
70.0*8.5 |
|
12*4 |
82*0.25 |
80.2*11.0 |
