1、適用范圍
海洋工程用臍帶電纜適用于海底挖溝、海底打撈、海底采礦、海洋勘探、海底機器人……以及大型海底旅游項目等海洋工程。低煙無鹵屏蔽電纜
2、執行標準
產品執行企業標準Q/ZL 23-2008《海洋工程用臍帶電纜》。
3、電纜型號、規格
電纜的型號、規格根據用戶的實際使用要求確定。
4、電纜使用特性
海洋工程用臍帶電纜是一種集電力傳輸、數字信號和視頻信號傳輸……以及氣體或液體輸送等多功能于一體的高技術綜合型電纜。
4.1 電纜的額定電壓根據用戶的實際需要確定，通常可為450/750V、0.6/1kV、1.8/3kV和3.6/6kV，電力傳輸功率大，能給海底動力設備提供強大的電力。
4.2 電纜具有結構穩定、性能優良的電磁兼容設計，能確保電纜具有良好的信號傳輸質量。工作頻率為1～100MHz。
4.3 電纜護套材料采用耐水性能優異的熱塑性彈性體材料，機械強度高，耐磨性好，電纜的水密封性能優異。電纜具有高可靠性和耐用性。
4.4 電纜的鎧裝層可設計成扭矩平衡性能好鋼絲鎧裝結構，電纜具有良好的自然垂性，不易發生扭轉。
4.5 電纜的小彎曲半徑為電纜直徑的10倍。

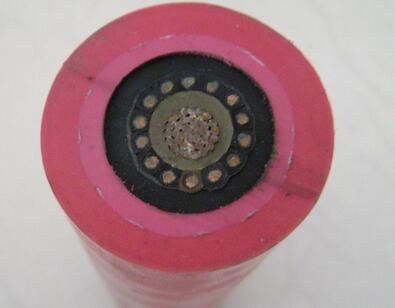

5、典型電纜結構示意圖
海洋工程用臍帶電纜
1—數字通信電纜屏蔽層； 2—數字通信電纜J緣；
3—數字通信電纜導體； 4—射頻同軸電纜護套；
5—射頻同軸電纜外導體； 6—射頻同軸電纜J緣；
7—射頻同軸電纜內導體； 8—內動力線芯導體；
9—內動力線芯J緣； 10—填充條；
11—外動力線芯J緣； 12—外動力線芯導體；
13—外護套； 14—鍍鋅鋼絲鎧裝內鋼絲；
15—鍍鋅鋼絲鎧裝外鋼絲。
